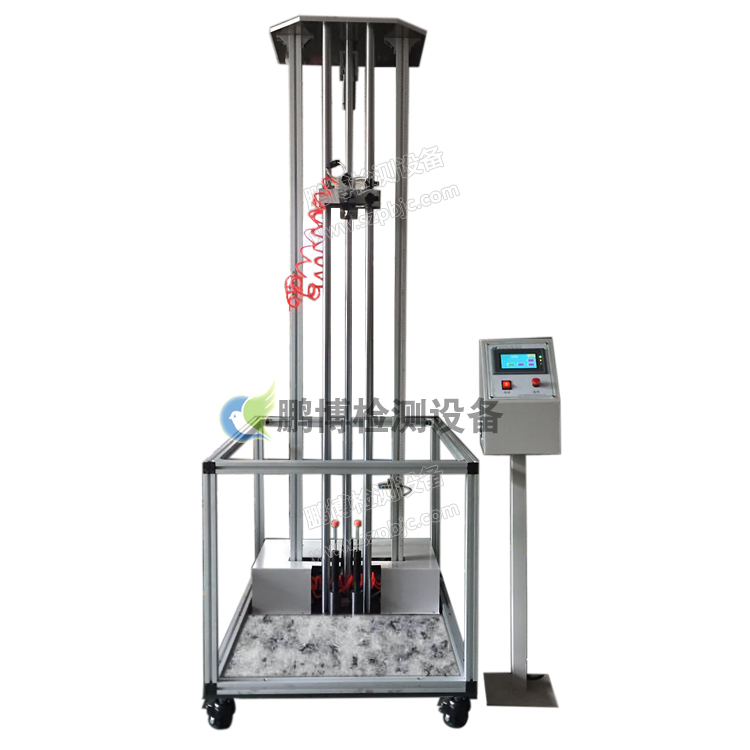

用于產品在300-2000mm高度范圍內以定向角度重復自由跌落的測試，檢測產品在一定高度落下的耐沖擊性。

主要特征：

l   可實現對產品定向角度的反復跌落；

l   觸摸式液晶控制大屏，完美人機界面操作；

l   可設定跌落次數，PLC可編程控制，完成后自動停止；

l   進口電機、氣缸等，性能穩定，持久耐用；

l   符合YD/T1539-2006、GB/T2423.8-1995、IEC60068-2-32標準。

技術參數：

l  試驗品最大重量： 5kg；

l  落下高度范圍： 300mm～ 2000mm；

l  落下高度設定：標尺與設定指針/數字顯示；

l  跌落方式：樣品可以以任意角度跌落,夾具隨樣品跌落；

l  試驗品抓取方式：氣動吸盤式；

l  試驗機安裝面積：寬900*長450mm；

l  試驗機尺寸：長600*寬550*高2450mm；

l  試驗機重量：約80kg；

l  電源/功率： AC220V/0.5KW。

主要零部件：

l  電機控制；

l  皮帶輪：1套；

l  真空吸盤：3個；

l  直線導桿2米長：4條；

l  PLC控制系統：1套；

l  真空發生器：1套；

l  大理石底板：1塊；

l  控制程序、主板、電路：鵬博開發。

測試標準（參考）：

l 試驗名稱：常溫受控（定向）跌落試驗機
l 測試環境：室溫20~30℃
l 測試條件：20mm厚大理石地板；跌落高度：0.8m為參考測試標準，接受標準0.6m。
l 測試方法：對于直板手機，進行6個面的定向跌落測試，共跌落2輪；試驗從手機的最小面開始跌落（底部→右側→左側→頂部→反面→正面），每個循環中屏幕面為最后跌落面；跌落結束后對外觀、結構和功能進行檢查。
l 判斷標準：a.跌落完成后檢查，不允許出現屏裂現象，所有功能檢測正常，外觀不允許出現油漆成塊脫落或明顯裂紋，不允許外觀件脫落、起翹等現象（允許電池蓋、電池脫落），不允許出現五次以上的掉電或不識別SIM、T卡。b.離殼判定：非卡扣脫落的離殼不允許；卡扣脫落的，則30cm跌落6面2輪確認，不允許30cm跌落離殼。c.拆機檢查內部元器件松動、脫落、破裂，及其它結構器件可復原故障和撞傷。
